生活用干纸巾作为日常消费品，其包装材料的质量直接影响产品的保护性能和用户体验。标准为CPE包装膜的生产和检测提供了严谨的技术规范，涵盖原料、物理性能、试验方法及食品安全要求。济南三泉中石作为国内的检测仪器供应商，其专业设备在实现标准合规性方面发挥了关键作用。本文结合QB/T5302-2018标准，深入探讨CPE包装膜的技术要求，并详细分析济南三泉中石仪器在检测中的应用，旨在为行业提供专业且实用的质量控制参考。
QB/T5302-2018标准适用于以聚乙烯树脂为主要原料，通过挤出流延及印刷工艺制成的CPE包装膜。标准规定了厚度偏差、物理力学性能、食品安全要求及试验方法，为生产企业提供了明确的质量控制依据。以下从关键指标入手，结合济南三泉中石仪器，详细阐述检测方法及设备应用。
厚度偏差是CPE包装膜质量控制的基础，直接影响其强度、密封性和生产成本。标准对厚度偏差的要求如表6：
检测方法：依据GB/T 6672-2001，采用机械测量法，通过高精度测厚仪对膜的厚度进行多点测量，计算厚度极限偏差和平均偏差。
仪器应用：济南三泉中石CHY-HS测厚仪采用高精度接触式传感器，分辨率达0.1μm，可实现多点自动测量，数据实时记录并分析，满足标准对厚度偏差的严格要求。仪器配备智能软件，支持偏差数据的统计分析，显著提高检测效率和准确性。

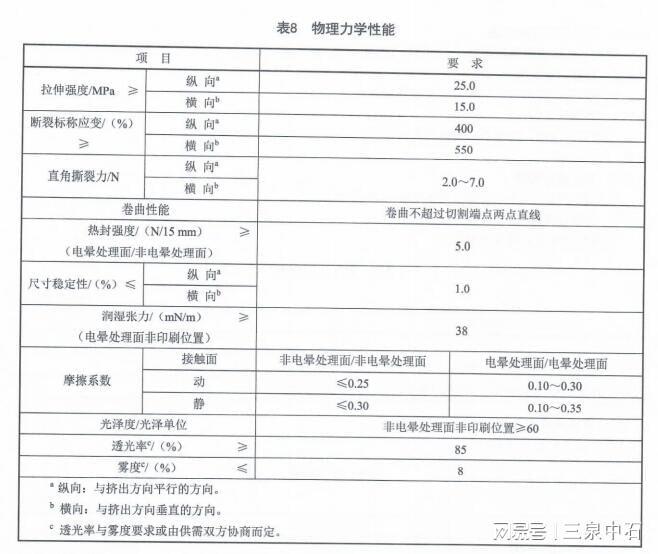

CPE包装膜的物理力学性能是其功能性的核心，直接决定了包装的耐用性和使用体验。标准对各项性能的要求如表8：
依据GB/T 1040.3-2006，试样为宽度15.0±0.1mm、长度≥150mm的长条形，夹具间距50.0±0.5mm，试验速度500±50mm/min。
，配备高精度力传感器和伺服驱动系统，可精确控制拉伸速度并记录力-位移曲线个试样的平均拉伸强度和断裂标称应变，确保结果符合标准要求。
按QB/T 1130-1991(2009)，采用单片试样进行直角撕裂测试，分别测量纵横向撕裂力。
通过专用夹具和软件分析，精确测量撕裂过程中的峰值力，适用于不同厚度和材质的CPE膜测试。
依据QB/T 2358-1998(2009)，试样为纵向裁切、长度100mm、宽度≥30mm的薄膜，电晕处理面与非处理面叠合，覆盖0.012±0.001mm的PET膜，热封条件为上封刀160±3℃、下封刀80±3℃、时间1.0±0.2s、压力0.20±0.05MPa。热封后冷却至室温，裁切15mm宽试样进行测试。
用，RFY-05精确控制热封参数，YYB-03测量热封强度，数据取5个试样平均值，确保热封强度≥5.0N/15mm。
按标准要求，裁切100mm×100mm正方形试样，标记纵横向中心线，测量初始长度L₀。在98±2℃水浴中处理180±2s后，冷却并测量长度L₁，计算尺寸变化率.
配备高精度恒温水浴系统，温度控制精度±0.5℃，搭配高分辨率长度测量装置，精确至0.02mm，确保纵横向尺寸变化率≤1.0%。
为确保检测结果的可靠性，QB/T5302-2018要求试样在标准环境（温度23±2℃，相对湿度50±10%）下进行状态调节，时间不少于4小时，符合GB/T 2918-1998。
：CHY-HS测厚仪、YYB-03撕拉力测试仪、RFY-05热封试验仪等设备采用先进传感器和控制系统，分辨率高，数据重复性好，满足标准对精度的高要求。
：RSY-03热收缩性试验仪、MXS-06摩擦系数仪和WD-120透光率雾度仪支持多参数测试，减少设备切换，提高检测效率。
：仪器设计严格遵循GB/T 6672-2001、GB/T 1040.3-2006等国家标准，确保检测结果的权威性和可比性。
：配备触摸屏界面和数据分析软件，支持实时数据记录、统计和报告生成，降低操作难度，适合高通量检测需求。
：针对CPE包装膜的特殊要求，济南三泉中石提供定制夹具和测试方案，满足多样化检测场景。
QB/T5302-2018标准为生活用干纸巾CPE包装膜的质量控制提供了全面的技术框架，涵盖厚度偏差、物理力学性能及食品安全要求。济南三泉中石仪器通过高精度、多功能的检测设备，为标准实施提供了可靠的技术保障。企业可利用CHY-HS测厚仪、YYB-03撕拉力测试仪、RFY-05热封试验仪等设备，构建从原料到成品的全流程质量监控体系，确保CPE包装膜在强度、透明度、热封性能及安全性等方面达到行业领先水平.
特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。
杭州一女子1500万买房，却还要花钱租房！女子崩溃：我只想有个正常的家
3-0！阿森纳卫冕酋长杯冠军 7600万欧新中锋斩首球+中柱 萨卡传射
《野生世界》第四集《猩猩》登陆苹果Vision Pro，用户可免费观看
荣耀Magic8 Ultra再次被确认：完全体AiMAGE+2亿长焦，明年Q1发布
客服1
