作为一种高性能包装材料，广泛应用于食品、医药、日化等行业。其独特的双向拉伸工艺赋予了薄膜优异的机械性能和热收缩特性，能够满足多样化的包装需求。为确保热收缩薄膜的质量符合行业标准，标准提供了详尽的技术规范，包括术语定义、性能要求、试验方法及检验规则。本文将围绕该标准，结合济南三泉中石实验仪器有限公司（以下简称“三泉中石”）的专业检测设备，系统阐述热收缩薄膜的检测技术与应用，助力企业实现精准质量控制。

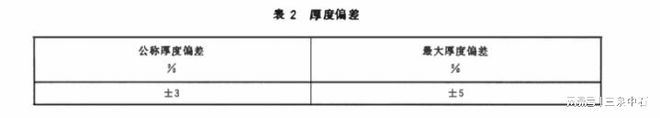

厚度是热收缩薄膜的关键参数，直接影响其机械强度、热收缩效果及包装适用性。BB/T 0077—2018标准对厚度偏差的要求如下：

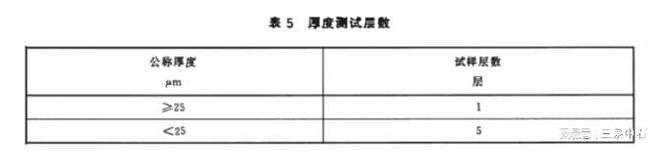

按GB/T 6672规定，采用机械测量法进行厚度检测。试样需在标准环境（23℃±2℃，相对湿度50%±10%）下预处理4小时以上。
三泉中石CHY-HS测厚仪该仪器测量精度优于1μm，适用于单层或多层薄膜的精确厚度测量，操作简便，数据稳定，完美符合BB/T 0077—2018标准要求。

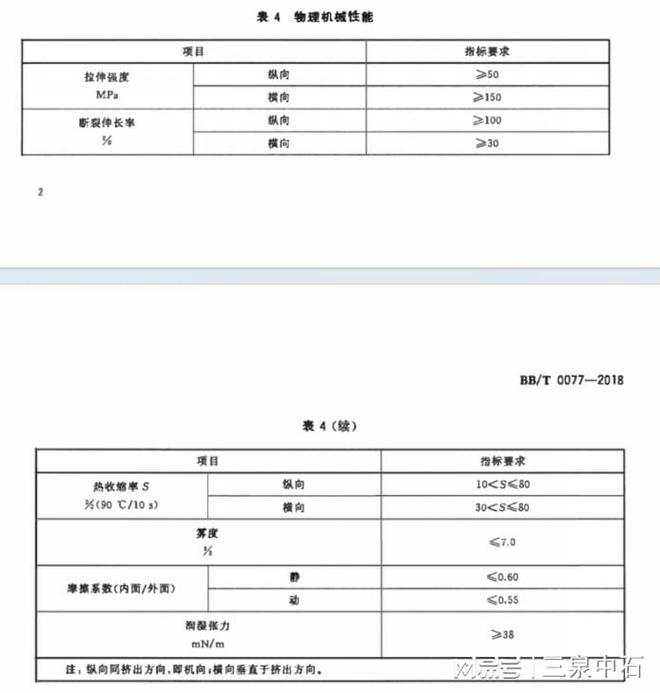

物理机械性能是评估热收缩薄膜综合性能的核心，直接决定其在包装过程中的耐用性、收缩效果及外观表现。BB/T 0077—2018标准对物理机械性能的指标要求如表4：
检测方法按GB/T 1040.3—2006规定，采用2型试样（长150mm，宽15±0.1mm），夹具间距100mm，拉伸速度100±10mm/min，分别测试纵向和横向试样各5条，取平均值。推荐仪器三泉中石YYB-03药包材拉压强度试验仪配备高精度传感器，可精确测量拉伸强度和断裂伸长率，操作高效，结果可靠，满足标准要求。
检测方法试样尺寸为100mm×100mm，标明纵横向，置于90℃恒温水浴中10秒后取出，冷却至试验环境温度，测量纵横向长度。热收缩率计算公式为：S = (L。-L₁)/L。× 100%其中，L0为加热前长度（mm），L1为加热后长度（mm）。推荐仪器三泉中石RSY-03热收缩率试验仪配备温度精度±0.5℃的恒温浴槽和精准计时系统，测试过程高效，数据准确，满足热收缩率检测需求。
检测方法按GB/T 2410规定，使用透光率雾度仪测量试样雾度，试样需在标准环境下预处理。推荐仪器三泉中石WD-120透光率雾度仪采用高灵敏度光学系统，精确测量薄膜雾度，确保光学性能符合标准≤7.0%的要求。
检测方法按GB/T 10006规定，测试内面对外面的静、动摩擦系数，采用标准摩擦测试设备。推荐仪器三泉中石MXS-06摩擦系数测试仪配备高精度测力系统，可准确测定静、动摩擦系数，满足标准对摩擦性能的要求。
为确保检测结果的科学性和可比性，BB/T 0077—2018标准要求试样在标准环境（23℃±2℃，相对湿度50%±10%）下预处理4小时以上。取样时，需剔除膜卷外表面的3～5层薄膜，并按检验项目要求裁切试样，确保测试样本的代表性。
三泉中石作为国内的实验仪器供应商，其产品在热收缩薄膜检测中展现了以下优势：
BB/T 0077—2018标准为包装用双向热收缩型聚酯薄膜的检测提供了科学依据，涵盖厚度和物理机械性能两大类关键指标。结合三泉中石的CHY-HS测厚仪、YYB-03拉压强度试验仪、RSY-03热收缩率试验仪、WD-120透光率雾度仪及MXS-06摩擦系数测试仪，企业能够高效完成各项检测任务，确保薄膜性能符合标准要求。这些专业设备的应用，不仅提升了检测效率和精度，还为热收缩薄膜的研发、生产和应用提供了强有力的技术支撑，助力包装行业迈向更高品质的发展。
客服1
