传统恒温恒湿空调系统主要包括空气处理机组、冷热源、水系统、风系统及配套控制系统等几个部分。空气处理机组是恒温恒湿空调系统空气处理的主要部件，主要有三个部件对空气温湿度进行处理：表冷器、加热器和加湿器，如图

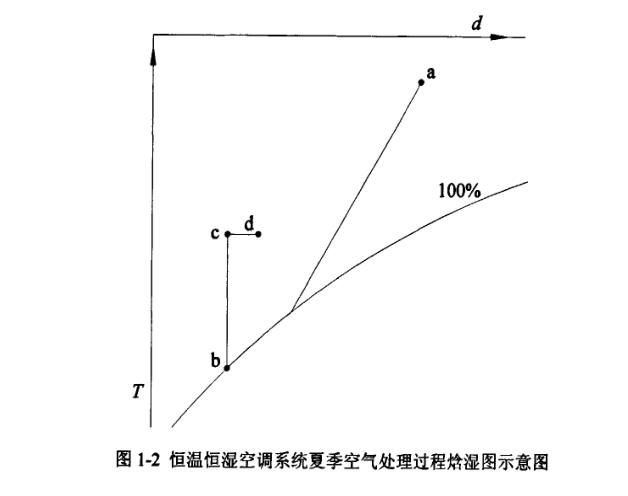

　　其典型的夏季空气处理过程在焓湿图(h-d图)上表示如图1.2所示，待处理的空气(a点)首先经过表冷器被冷却除湿，达到b点状态；接着经过电加热器加热，空气温度升高而含湿量保持不变，相对湿度降低，加热器出口状态为c点；最后经过加湿器喷蒸汽加湿，空气含湿量升高但温度几乎不变如c到d的过程。处理过程最后得到的空气状态d点即为送风状态点。

　　M6网页版 米乐M6官网登录入口

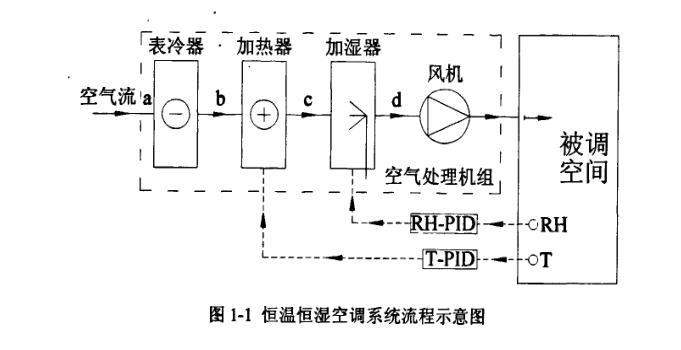

　　温湿度控制回路如图1.1所示，被调空间内布置温湿度探头，探头采集得到的温度信号送至控制温度的PID调节器(T-PID)，T-PID根据设定的目标温度值处理得到控制信号，输出到加热器控制其电加热量，使空间温度达到设定值。探头采集得到空间相对湿度信号送至控制相对湿度的PID调节器(RH—PID)，RH．PID根据设定的目标相对湿度值处理得到控制信号，输出到电加热加湿器控制其电加热量，从而控制加湿量，使空间相对湿度达到设定值。传统恒温恒湿空调系统通常采用全空气一次回风系统，通过自动探测和控制使被调环境达到温度、湿度的相对稳定。

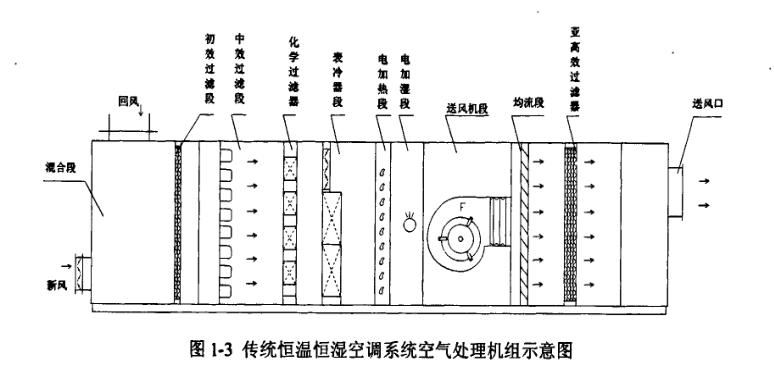

　　在保证温湿度满足要求的同时系统还增加了空气净化系统以保证空气品质，如图1．3所示。新风和回风混合后先后经过初效过滤器、中效过滤器、化学过滤器、表冷器、电加热器、电加湿器和亚高效过滤器，最后送入室内空间。

　　传统恒温恒湿空调系统冷源通常采用风冷式冷水机组，而热源通常采用电加热的方法。水系统、风系统及控制系统则根据系统需要进行设计。传统恒温恒湿空调系统除湿方法可以分为机械除湿和化学除湿。机械除湿原理是空气在表冷器里被冷却的露点温度之下，空气中的一部分水蒸汽得到冷凝，从而降低空气的湿度。化学除湿主要利用一些吸湿材料，包括固体吸湿材料和液体吸湿材料。传统恒温恒湿空调系统一般采用机械除湿的方法，表冷器处理之后采用加热器和加湿器进行补偿，达到目标温湿度。这就导致了恒温恒湿空调系统空气处理过程存在非常大的热湿补偿损失。
